Výměníky tepla rozebíratelné

Rozebíratelné deskové výměníky tepla jsou složeny z tenkých ocelových profilových desek (většinou AISI316L), které mezi sebou tvoří kanálkové prostory. Mezi jednotlivými deskami výměníku je těsnění (EPDM, NBR,VITON), přední a zadní deska je sešroubována. Tím je dosaženo vysoké tuhosti s vysokou tepelnou vodivostí.

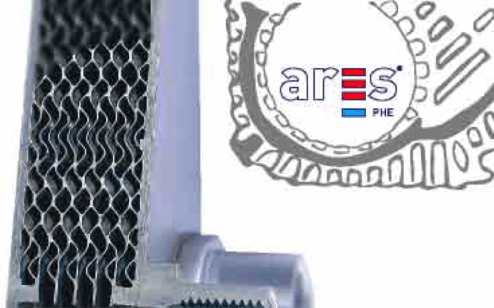

Materiál desek

Při výrobě deskových výměníků tepla se používá nerezová ocel AISI 316L, která odpovídá oceli ČSN 17 348. Deskové výměníky se také vyrábějí z oceli s vyšším přídavkem molybdenu (Mo-ocel 254 SMO), což zajišťuje zvýšenou odolnost vůči důlkové korozi a tvorbě trhlin. Pro některé výměníky se používá také titanová ocel.

Tabulka slouží k orientaci, jaký materiál desek volit s ohledem na obsah chloridů v médiu

	Max. teplota
Choridy	30 °C	60 °C	80 °C	120 °C	130 °C
10 ppm	304	304	304	304	316
25 ppm	304	304	304	316	316
50 ppm	304	304	316	316	Ti/254 SMO
50 ppm	304	304	316	316	Ti/SMO
80 ppm	316	316	316	316	Ti/254 SMO
80 ppm	316	316	316	316	Ti/SMO
150 ppm	316	316	316	Ti/254 SMO	Ti/254 SMO
150 ppm	316	316	316	Ti/SMO	Ti/SMO
300 ppm	316	316	Ti/254 SMO	Ti/254 SMO	Ti/254 SMO
300 ppm	316	316	Ti/SMO	Ti/SMO	Ti/SMO
> 300 ppm	Ti/254 SMO	Ti/254 SMO	Ti/254 SMO	Ti/254 SMO	Ti/254 SMO
> 300 ppm	Ti/SMO	Ti/SMO	Ti/SMO	Ti/SMO	Ti/SMO

Materiál těsnění

Těsnění EPDM (max. teplota 140—160 °C ) je vhodné např.

• pro použití voda-voda, ethylenglykol, propylenglykol,
• pro nízké teploty,
• pro vysoké teploty jako parní výměník (provedení EPDM-S, tj. steam),
• některé kyseliny a některé chemikálie,
• líh (ethanol),
• hydroxid sodný (NaOH).

Těsnění EPDM S (max. teplota 170—190 °C ) je vhodné

• pro parní výměník.

Těsnění NBR (max. teplota 120—140 °C) je vhodné pro

• pro použití voda-voda, ethylenglykol, chlorovanou vodu,
• většinu minerálních, rostlinných a živočišných olejů,
• líh (ethanol),
• benzín.

Těsnění VITON (max. teplota 180—200 °C) je známé též pod označením FKM. Je zhruba 10x dražší než EPDM/NBR a instaluje se obvykle tam, kde je médium chemicky agresivní a nelze použít NBR ani EPDM. Nebo pro vysoké teploty.

Tlaky výměníků

Montované deskové rozebíratelné výměníky tepla jsou konstrukčně vyráběny pro různé tlaky od nízkých tlaků do 10 barů po střední tlaky PN16, PN25.

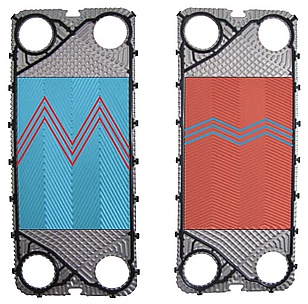

Tvar kanálků

Deskové výměníky mají běžné tvary kanálků L, M a H. Kanálky L jsou vhodné tam, kde jsou vyžadovány nízké tlakové ztráty. Deskové výměníky tepla s kanálky H mají vysokou přenosovou schopnost a dosahují vysokého přiblížení teplot primárního a sekundárního okruhu.

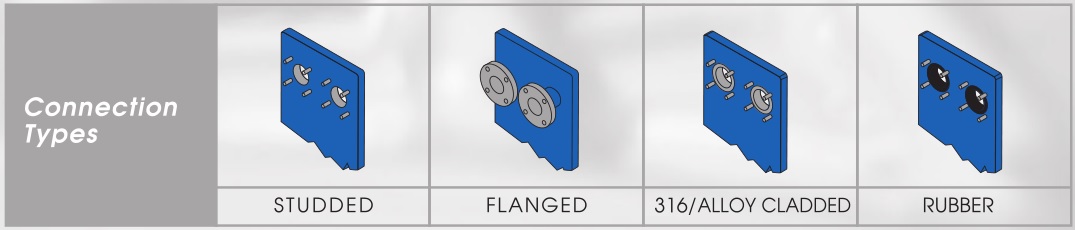

Standardní připojení výměníku

Napojení deskového výměníku na systém primárního a sekundárního okruhu umožňuje vnější závit nebo příruba.

Výpočet velikosti výměníku

Před instalací navrhneme vhodný typ výměníku pomocí výpočtového programu. Pro výpočet vhodného deskového výměníku tepla je potřeba zadat předpokládané hodnoty:

• vstupní a výstupní teplota,
• průtokový objem,
• tlaky,
• výkon.

Použití deskových výměníků

Rozebíratelné deskové výměníky ARES se hodí jak pro běžné použití klasických výměníků tepla (vytápění, ohřev vody), tak i pro speciální použití v průmyslu (deskové chladiče), potravinářství (např. chlazení).

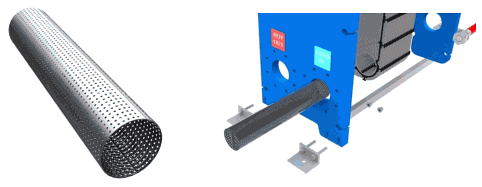

Pokud médium obsahuje nečistoty, je třeba výměník chránit filtrem. Originální filtr (oka velikosti ca 1,5 mm) lze instalovat přes otvor na koncové/zadní desce výměníku (pro vyjmutí/vložení filtru není potřeba odpojovat potrubí).

Rozebíratelné výměníky ARES jsou vhodné pro vyšší výkony nad 500 kW a pro agresivní vody a média. Originální izolace je PU60, můžete použít i desky z PIR-Alu fólie.

Máte zájem o jiné deskové výměníky tepla? Pomůžeme vám s výpočtem výměníku a zašleme vám návrh výměníku, který bude odpovídat vašim požadavkům.

Manuál instalace a obsluhy je ke stažení zde.
